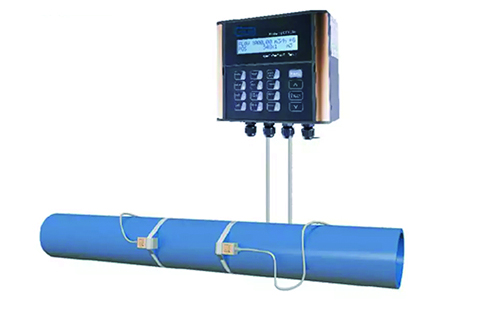

時差法超聲波流量計是在管道的上游和下游之間裝有傳感器，用于發送和接收超聲波信號。
當液體無流動時，上游和下游之間的聲波信號傳播的速度和時間是一樣的，當液體流動時，上游的聲波信號會比下游的聲波信號傳播的更慢且花費更多的時間，液體流動得越快，上游和下游之間的時間差就越大，因此，可根據同一管路上測量的上游和下游方向（Tu-Td）的傳播時間差異可計算出通過管道的流量。
與多普勒超聲波流量計相比，時差法超聲波流量計更加準確、更經濟。
時差法超聲波流量計的類型
根據安裝情況的不同，時差法超聲波流量計可以分為：V型時差法流量計、Z型時差法流量計和W型時差法流量計。

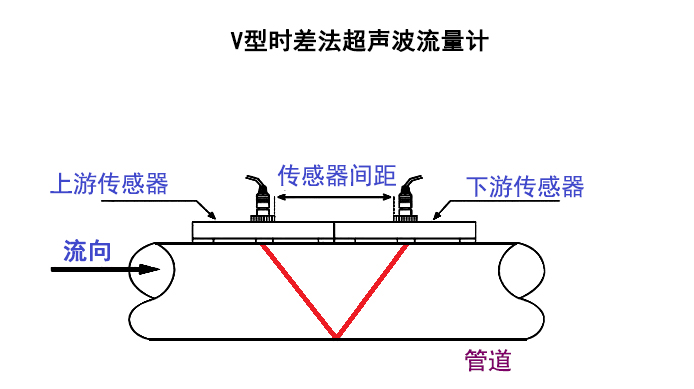

V型時差法流量計
這兩個傳感器安裝在管道上，使超聲波以V形形式傳播，因此稱為V型時差法流量計，如下圖所示。

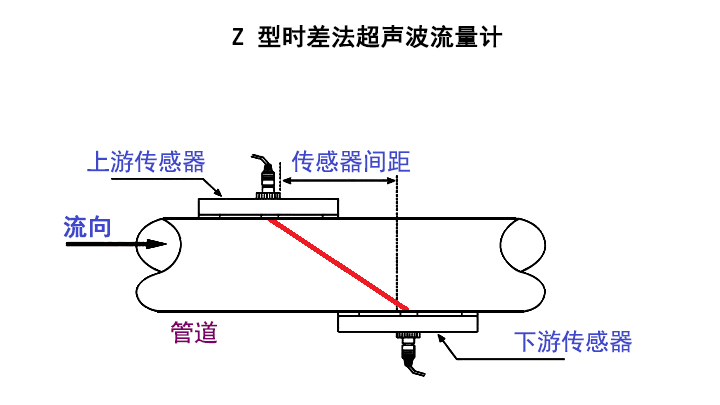

Z型時差法流量計
這兩個傳感器安裝在管道上，使超聲波以Z形形式傳播，因此稱為Z型時差法流量計，如下圖所示。

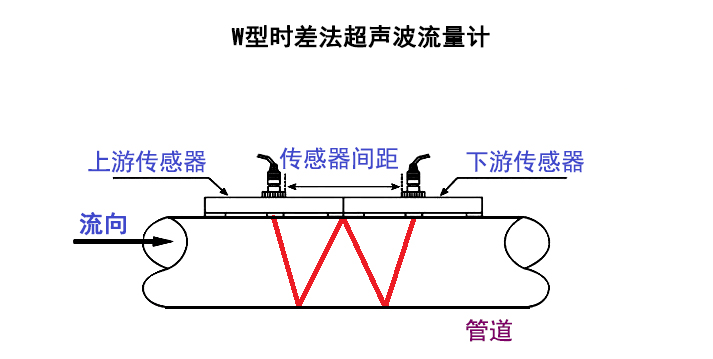

W型時差法流量計
這兩個傳感器安裝在管道上，使超聲波以W形形式傳播，因此稱為W型時差法流量計，如下圖所示。
時差法流量計的優點
時差法流量計的主要優點是非接觸式安裝，在測量流量的同時保持流體的完整性。
除此之外，時差法流量計還具有以下優勢：
1、安裝方便-外夾式安裝在管道上。
2、無活動部件磨損
3、零壓降。
4、適用于清潔和超純流體。
5、不存在泄漏現象
6、不受液體溫度、粘度、密度或壓力等因素的影響
時差法流量計的缺點
時差法流量計的性能可能會受到管壁干擾，如果流體和管壁之間存在任何空間間隙，則會導致準確性和可重復性問題。
時差法流量計不能應用于具有氣泡、顆粒等雜質的液體測量，帶有雜質的液體會影響流量測量的準確性。
對于這種情況，目前市面上有一種混合儀表，可以根據管道內的流體條件情況，自動選擇多普勒或時差法儀表操作。
